產品概述:

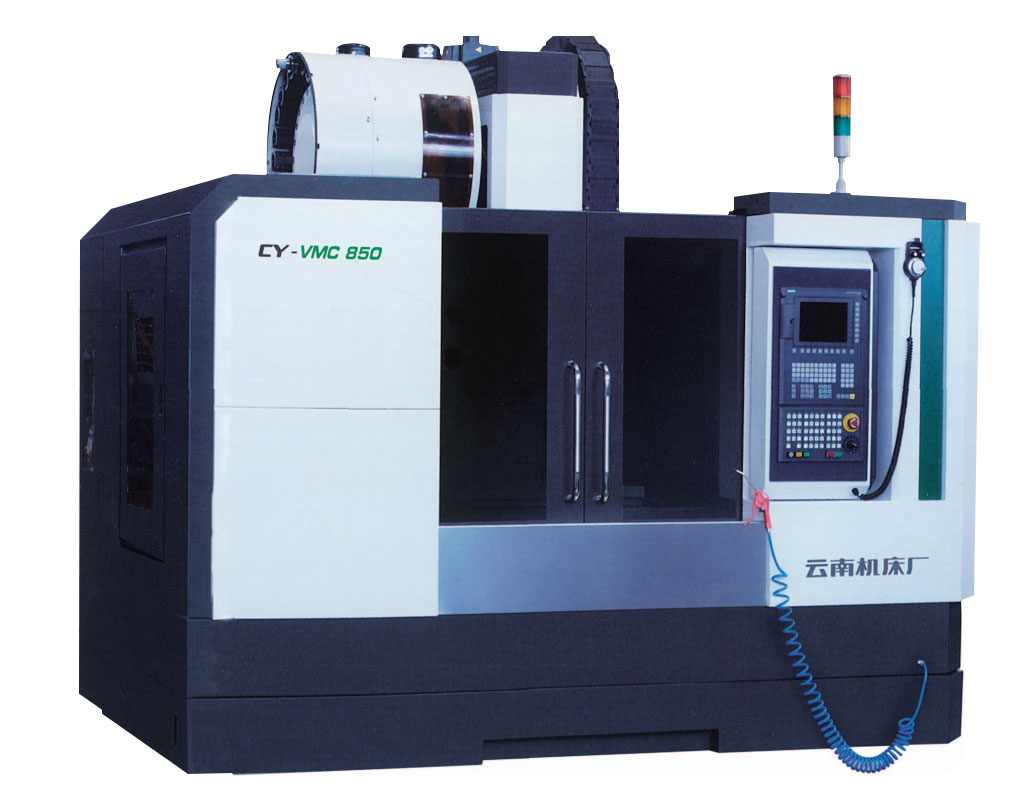

該產品為X、Y、Z三軸伺服控制半閉環式立式加工中心,結構及外形尺寸緊湊合理,主軸為伺服電機驅動。能夠?qū)崿F(xiàn)對多種盤類、板類、殼體、模具等復雜零件在一次裝夾中完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工,適合于小型零件的高效加工制造,對復雜、高精度零件的加工突顯產品性能。
可選配發那科、廣數、西門子等多種數控系統。
臺灣品牌高速、高精度、高剛性主軸單元,軸向和徑向承載能力強,轉速高達8000rpm;
主軸采用中心吹氣結構,在主軸松刀后迅速用中心高壓氣體對主軸內錐進行清潔,保證刀具夾持的精度。
主要技術參數
技術參數 | 單位 | VMC1160 | ||||
工作臺尺寸 | mm | 1200X600 | ||||
T 型槽尺寸(數量 X 寬 X 節距) | mm | 5X18X100 | ||||
工作臺載重 | kg | 600 | ||||
X/Y/Z 軸行程 | mm | 1000X600X600 | ||||
主軸鼻端至工作臺面距離 | mm | 150--750 | ||||
主軸中心至立柱面距離 | mm | 660 | ||||
主軸錐度 | 臺灣羅翌或丹銓 BT40 | |||||
主軸轉速 | rpm | 8000 | ||||
傳動方式 | 同步帶 | |||||
主軸馬達 | kw | 7.5 | ||||
X/Y/Z 軸馬達 | Nm | 18/18/22 | ||||
X/Y/Z 軸快速進給速度 | m/min | 24/24/24 | ||||
X/Y/Z 軸進給速率 | m/min | 1-8 | ||||
刀庫形式 | 圓盤 | |||||
刀庫容量&刀柄形式 | BT40-24 | |||||
刀具長度 | mm | 150 | ||||
刀具重量 | kg | 7.5 | ||||
換刀時間 | sec | 2.4 | ||||
電源需求規格 | KVA | 25 | ||||
所需氣壓 | kgf/c ㎡ | 5-7 | ||||
定位精度 | mm | ±0.01(X、Y) ±0.012(Z) | ||||
重復定位精度 | mm | ±0.005(X、Y) ±0.008(Z) | ||||
機械外形尺寸(長 X 寬 X 高) | mm | 2900X2850X2800 | ||||
機械重量 | kg | 6500 | ||||
廣州數控 GSK25i總線絕對值,刀庫:臺灣岡田/德速,主軸:臺灣羅翌/丹銓/德速, 鑄件:高強度樹脂砂鑄件,線規:臺灣上銀/銀泰,軸承:日本 NSK,電器:德力西,伺服電機:廣數系統配套,熱交換器CHSO.M | ||||||
序號 | 隨機附件 | 規格或標記 | 數量 | 備注 | ||
1 | 彈簧夾頭刀柄 | BT40-ER25-70 | 1 | |||
2 | 卡簧 | 4、6、8、10、12、14、16、 | 各 1 | |||
3 | 拉釘 | P40T-1-MAS403 | 1 | |||
4 | 可調墊鐵 | 6 | ||||
5 | 內六角扳手 | 4、5、6、8、10 | 5 |
