機床特點： 1、結構精致、設計針對性強，主要用于盤類、軸類、套類等的加工。 2、剛性高、熱變形小、主軸溫升低、振動小、承受切削扭矩大，能適應強力切削。 3、K360n、K510n系列采用了獨立套筒式主軸，具保證了主軸的強度又能實現高轉速的工作，高轉速達2500r/min。K6150(B)系列主軸采用三點式結構，平穩的傳動和強度能實現多種盤、套、軸類零件的加工，高轉速1600r/min。 4、機床的關鍵外購件數控系統、主軸軸承、滾珠絲桿等選用國內外知名廠家產品，從而使機床具有高的可靠性。 5、機床加工工件一致性好，可穩定達到IT6～IT7級精度，加工表面粗糙度可達到Ra1.6um。 6、采用模塊化設計，可以根據用戶的要求提供多種配置。 7、機床采用機電一體化設計，整體布局緊湊合理、操作方便宜人，便于維修。 |

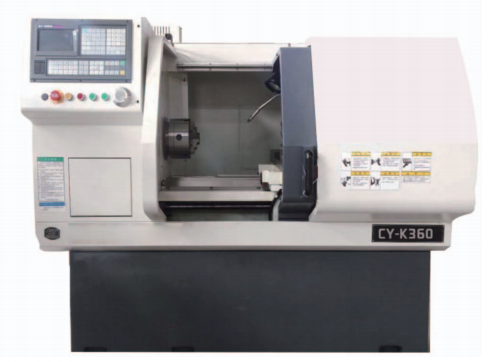

| 項目 | 單位 | CY-K360 | ||
| 加工范圍 | 床身上回轉直徑 | mm | φ400 | |
| 滑板上回轉直徑 | mm | φ200 | ||
| 切削直徑 | mm | φ360 | ||
| 頂尖距 | mm | 750 | ||
| 行程 | X軸行程 | mm | 235 | |
| Z軸行程 | mm | 640 | ||
| 主軸 | 主軸端部型式及代號 | A2-6 | ||
| 主軸前端孔錐度 | φ70，1:20 | |||
| 主軸孔直徑 | mm | φ62 | ||
| 通過棒料直徑(手動三爪卡盤) | mm | φ58 | ||
| 主軸轉速范圍 | r/min | 35-3000 | ||
| 主軸轉速級數 | 變頻無級 | |||
| 主電機輸出功率 | 連續額定值 | KW | 5.5 | |
| 30分鐘額定值 | KW | 7.5 | ||
| 標準卡盤 | 三爪卡盤直徑 | 寸 | 8 | |
| 快移速度 | X軸快移速度 | m/min | 6 | |
| Z軸快移速度 | m/min | 12 | ||
| 尾座 | 尾座套筒直徑 | mm | φ65 | |
| 尾座套筒行程 | mm | 127 | ||
| 尾座主軸錐孔錐度 | 莫氏 | MT4# | ||
| 刀架 | 刀架形式 | 立式四工位 | ||
| 刀具尺寸 | 外圓刀方 | mm | 20×20 | |
| 鏜刀桿直徑 | mm | φ20，φ25 | ||
| 精度標準 | GB/T25659.1--2010《簡式數控臥式車床精度》標準 | |||
| 標準配置 | 系統: GSK980TB3數控系統;結構:變頻無級; | |||
| 卡盤:手動三爪卡盤;刀架:立式四工位電動刀架; | ||||
| 可選配置 | 系統: GSK980TC3/KND1100T/FANUC Oi TF(5)/SIEMENS 808D等; | |||
| 刀架:臥式六工位電動刀架; | ||||
